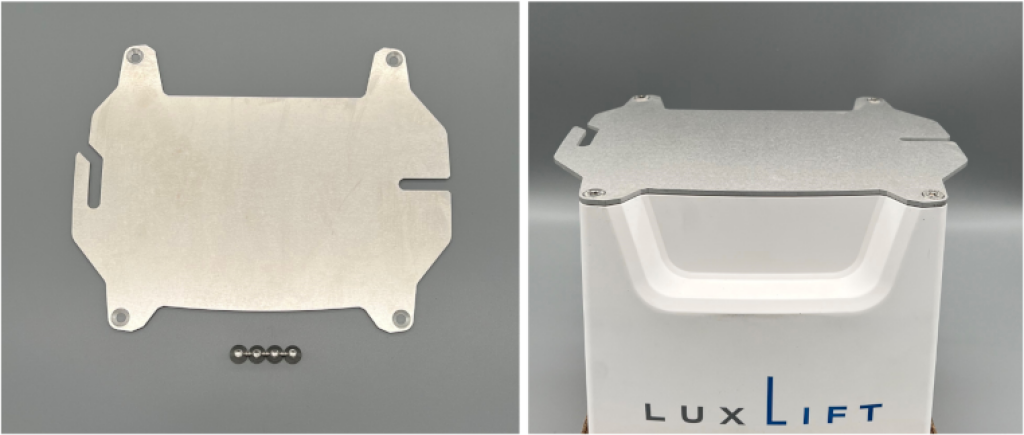

Horná montážna doska

Dômyselný tvar hornej montážnej dosky umožňuje nekomplikovanú montáž výťahu:

Montážna doska sa priskrutkuje k hornej časti výťahu pomocou štyroch skrutiek, ktoré sú súčasťou dodávky.
Dve skrutky sa pripevnia k stropu vo vzdialenosti 233 mm. (Stropný montážny materiál nie je súčasťou dodávky).
Potom sa montážna doska vrátane výťahu zavesí na stropné skrutky a pevne sa priskrutkuje.

Materiál: hliník; hrúbka: 4 mm

>> Navod na montaz MP-O (PDF)

[MP-O-E]

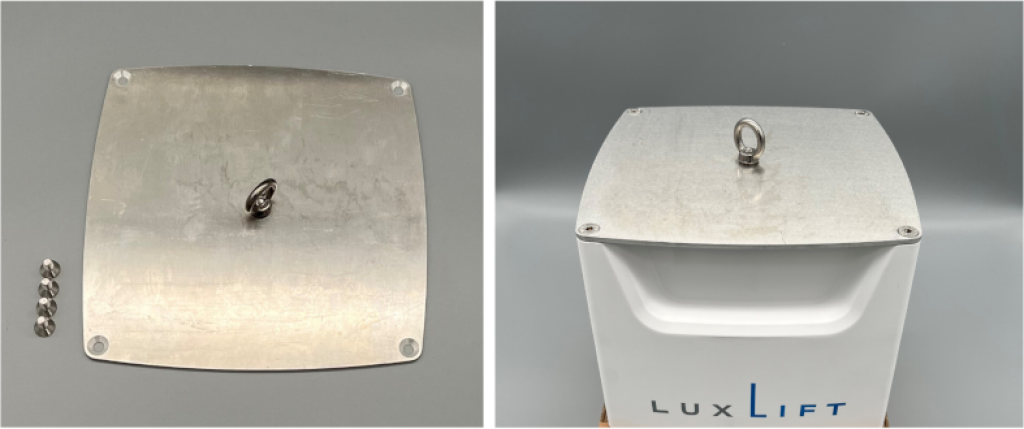

Horná montážna doska so závesnou skrutkou

Horná montážna doska so závesnou skrutkou je vhodná pre LuxLift Light 12 a LuxLift Light 70 a je vyrobená z hliníka.

Je vhodná ako stropná montážna doska so závesným bodom v ťažisku.

Horná montážna doska so závesnou skrutkou sa dodáva so štyrmi skrutkami na pripevnenie k výťahu.

Krúžková matica je už predmontovaná a prilepená k montážnej doske. Stropný montážny materiál nie je súčasťou dodávky.

>> Navod na montaz MP-O-E (PDF)

[MB-V]

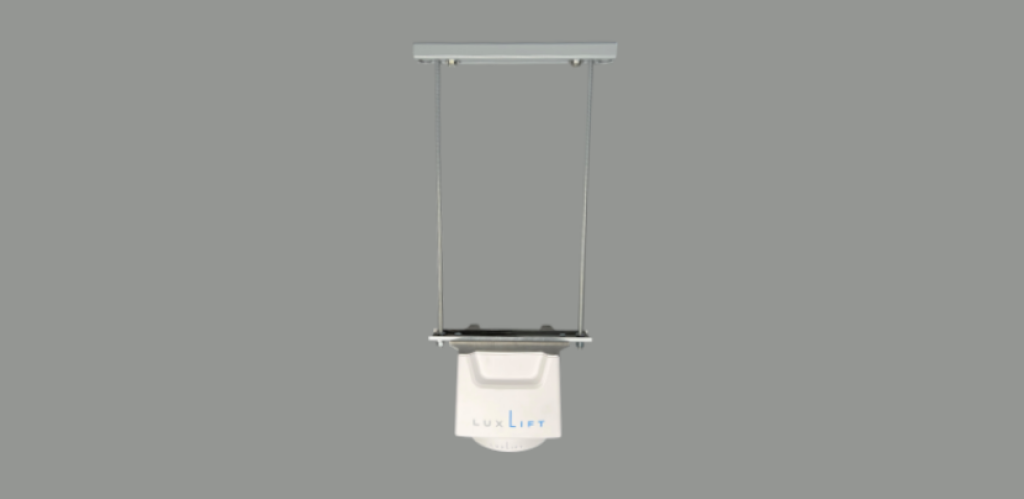

Variabilná montážna konzola

Variabilná montážna konzola umožňuje montáž výťahu do podhľadov (do 600 mm) a používa sa v spojení s hornou montážnou doskou MP-O-25, ktorá je súčasťou dodávky.

>> Navod na montaz MB-V (PDF)

[MP-U]

Spodná montážna doska

Spodná montážna doska umožňuje zavesiť svietidlá alebo predmety v jednom bode pomocou krúžkovej matice, ako aj pripevniť montážne konzoly pomocou prefabrikovaných otvorov na skrutky.

Rozsah dodávky zahŕňa:
– Skrutka s okom M8 s príslušnou samoreznou maticou
– štyri dištančné objímky a príslušné skrutky M6 na pripevnenie montážnej dosky na LuxLift

Farba: biela (RAL-9016)

>>Navod na montaz MP-U (PDF)

[MP-U-CS]

Spodná montážna doska pre LuxLift Light podľa špecifikácie zákazníka

Objednajte si montážnu dosku, ktorá sa hodí k vášmu závesnému objektu! Vyrábame individuálne montážne dosky podľa špecifikácií zákazníka.

Farbu je možné prispôsobiť aj na mieru.

Kontaktujte svojho obchodného partnera!

>> Pouzitie alternat montaz dosiek (PDF)

[RA-MSS]

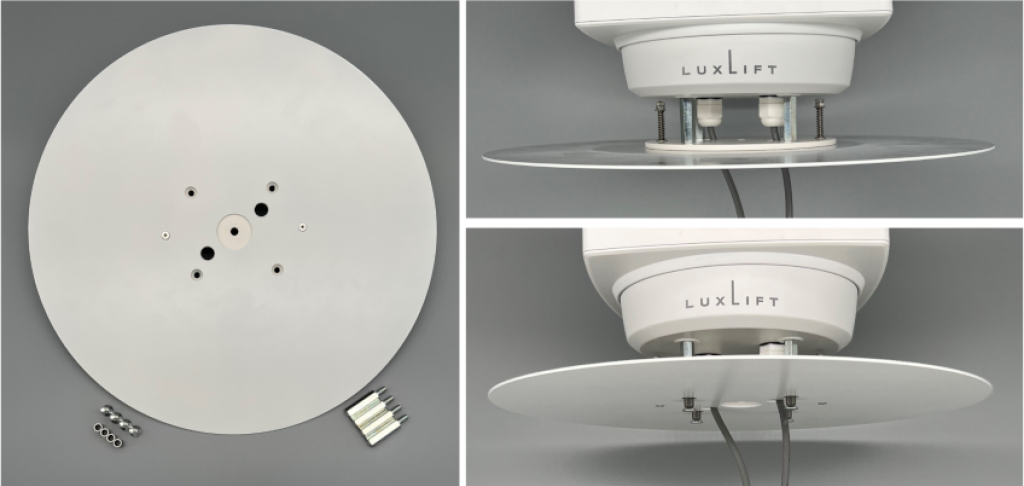

Revízny kryt so štyrmi skrutkami

Revízny kryt uzatvára inštalačný otvor v podhľadoch a zakrýva pohľad na výťah.

Materiál: hliník
Hrúbka: 2,5 mm
Priemer: 400 mm
Štandardná farba: biela (RAL-9016), možná farba na želanie

>> Navod na montaz RA-MSS (PDF)

[RA-ME]

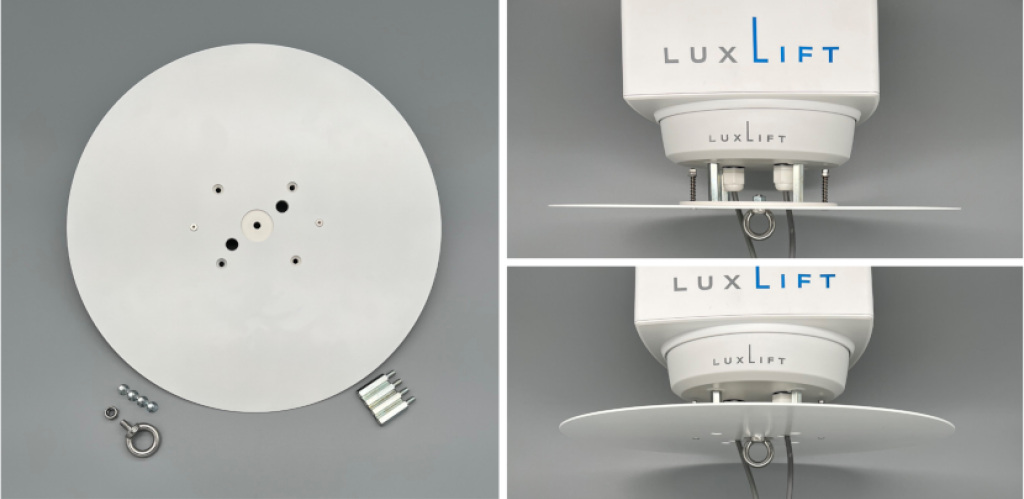

Revízny kryt so závesnou skrutkou

Revízny kryt uzatvára inštalačný otvor v podhľadoch a zakrýva pohľad na výťah. Upevňovací predmet sa k výťahu pripevňuje pomocou závesnej skrutky a samosvornej matice, ktoré sú súčasťou dodávky.

Materiál: hliník
Hrúbka: 2,5 mm
Priemer: 400 mm
Štandardná farba: biela (RAL-9016), možná farba na želanie

>> Navod na montaz RA-ME (PDF)
